喷氨优化原位CEMS在线监测系统

    一、系统构成

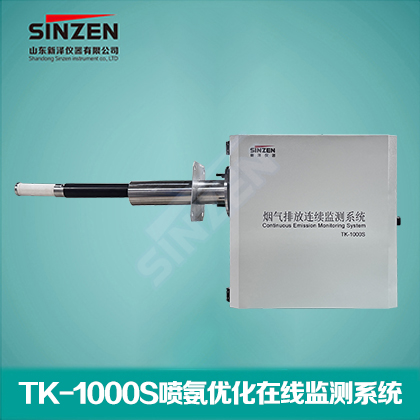

    喷氨优化原位直测烟气监测仪主要由采样分析单元（探头箱）与数据处理控制单元（控制箱）两部分组成。
    探头箱：采样单元采用整体加热方式，使用射流泵抽取烟气。采样单元整体加热至180℃，确保烟气在传输过程中无损失。分析单元采用紫外差分吸收光谱技术（DOAS），对烟气中的SO₂、NO、NO₂、NH₃进行分析。
    控制箱：控制单元负责协调系统各部件完成采样等操作；数据处理单元用于系统参数采集、数据处理、显示及参数设置等。

    二、测量项目及原理

    测量参数：SO₂、NO、NO₂、O₂、湿度；可扩展NH₃。
    烟气采样方法：原位高温抽取测量
    SO₂、NO、NO₂、NH₃测量方法：高温紫外差分吸收光谱（DOAS）分析技术
    湿度测量方法：氧化锆法
    O₂测量方法：氧化锆法
    可根据现场需求增加以下烟气参数监测仪：
    粉尘测量方法：激光散射法（增加粉尘仪）
    烟气温度测量方法：热敏电阻或热电偶（增加温压流监测仪）
    烟气压力测量方法：压力传感器（增加温压流监测仪）
    烟气流速测量方法：微差压法（皮托管）（增加温压流监测仪）

    三、系统特点

    原位测量：无需将烟气抽取至系统外部分析，减少采样管线带来的损耗与冷凝干扰，尤其适用于高湿度、高粉尘、腐蚀性强的复杂烟气环境。
    响应速度快：直接接触烟气，无采样传输延迟，可快速反映污染物浓度变化，有利于喷氨优化过程的实时调控。
    维护成本较低：相比传统抽取式CEMS，减少了采样泵、冷凝器、过滤器等易损部件，降低维护频率。
    适应恶劣环境：探头采用耐高温、耐腐蚀材料，配备三级过滤（2μm×2、0.1μm×1），可在高温及高粉尘工况下稳定运行。
    体积小、重量轻：探头箱尺寸为480×230×490mm，重量20kg；控制箱尺寸为480×160×490mm，重量10kg。便于安装，无需分析小屋，节省空间。

    四、适用条件

    工况条件：
    最大含尘量：100g/m³
    烟气温度：0～600℃
    取样点烟气压力：±10kPa
    环境条件：
    环境温度：-20～+50℃（其他温度可定制）
    大气压力：80～106kPa
    相对湿度：≤90%RH
    现场无强烈振动
