脱硝氨逃逸在线监测设备

烟气氨逃逸在线监测分析仪系统（高温抽取激光)

一、产品概述（脱硝激光氨逃逸在线监测系统（高温抽取激光)）

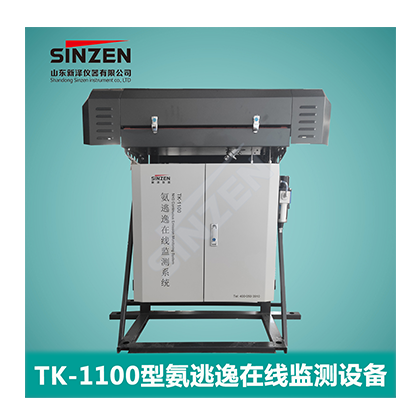

    山东新泽仪器有限公司生产的TK-1100型氨逃逸在线监测系统采用高温伴热抽取技术与TDLAS技术(可调谐半导体激光光谱吸收技术，对脱硝过程中的逃逸氨进行连续在线监测,系统由取样及传输单元、预处理及控制单元、分析单元三部分构成，主要应用于众多工业领域气体排放监测和过程控制，例如:燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂、玻璃厂等。分析仪具有灵敏度高、响应速度快、不受背景气体干扰、非接触式测量等特点，为实时准确地反映NH3变化提供了可靠保证，并且再此基础上衍生出HCL、HF激光测量产品。

二、产品特点

三、产品资质
CCEP产品认证、检测报告等资质齐全

四、氨逃逸系统流路简介

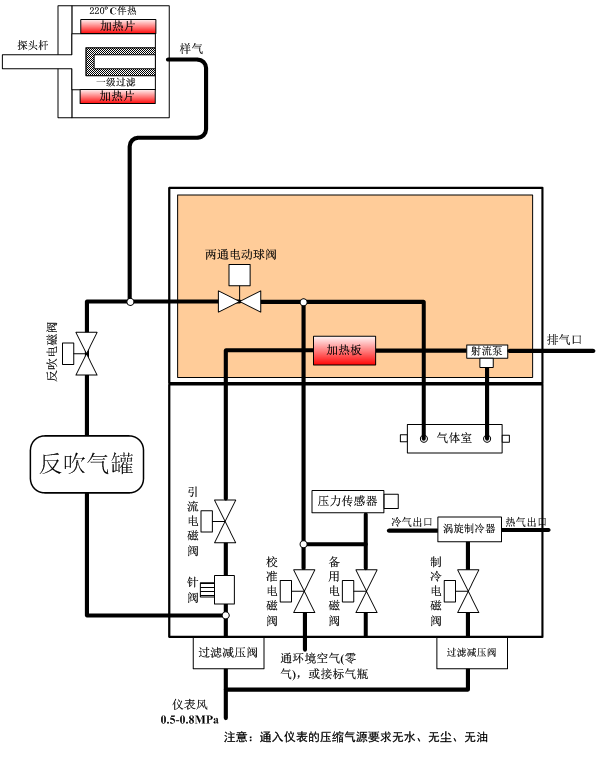

    本系统的流路主要由测量流路、反吹流路、标定流路及涡旋制冷流路组成，具体流路示意图如下：

    系统进入测量状态后，电动执行机构带动两通球阀切换到采样气路，在引流泵的作用下，被测气体经由探头杆、，两通球阀、二级过滤器进入NH3模块，NH3模块利用吸收技术（TDLAS）对气体进行分析，得到NH3的浓度（高温热湿法），最后排空。

    系统定时会进入校准状态进行自动调零，此时两通球阀切换到校准气路，校准电磁阀打开，在引流泵的作用下，环境空气经过滤器、校准电磁阀后进入气体室，对气体室中残留的被测气体进行吹扫，吹扫干净后，对NH3进行一次调零；系统定时会进入反吹状态对采样探头进行反吹，此时两通球阀切换到反吹气路，反吹电磁阀打开，系统自动控制反吹电磁阀开或关，实现对探头过滤器的反吹。

五、氨逃逸系统取样及机箱

取样探头

    装置是具有电加热伴热功能，能自行加热并实施温控的采样装置。该装置适用于高温、高粉尘浓度的SCR/SNCR装置入口和出口样气的连续采集。示意图如下：

结构：装置由取样管、探头法兰、取样法兰管、滤芯、反吹气罐、反吹电磁阀、探头保温罩等组成。

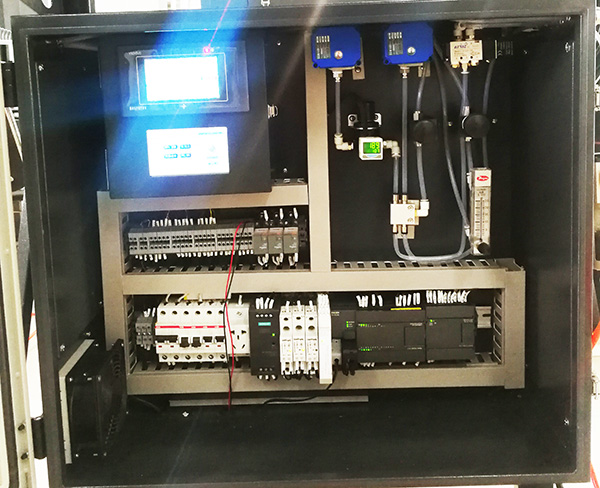

机箱规格：

本系统集成于机箱，具体尺寸如下图：
