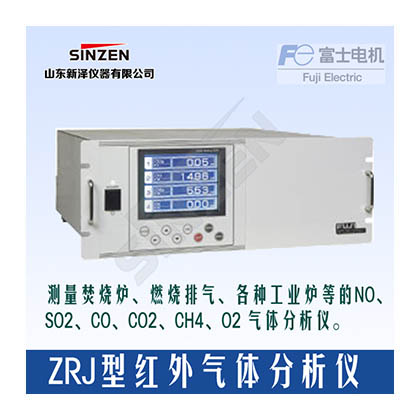

能测量CO、CO2、CH4、SO2、NO、O2的红外气体分析仪ZRJ型

一、产品简介

测量焚烧炉、燃烧排气、各种工业炉等的NO、SO2、CO、CO2、CH4、O2 气体分析仪。
1台分析仪可同时连续测量4组分气体的组分。

二、特点

 最适合测量焚烧炉、燃烧排气、各种工业炉等的NO、SO2、CO、CO2、CH4、O2 气体浓度

· 最多可对4种组分的气体浓度同时连续测量。

· 采用mass-flow，几乎不受其它气体的影响。

· 具有自动校正、O2换算输出、平均值输出、报警等丰富的功能。

· 采用清晰易见的大型液晶显示，能同时监视4种组分的浓度变化。

· 19英寸柜机安装结构，很容易构建气体分析系统。

· 备有内置磁氧分析仪或电化学式氧分析仪、另售品的氧化锆氧分析仪3种测量O2的仪表。

三、气体采样系统构成例

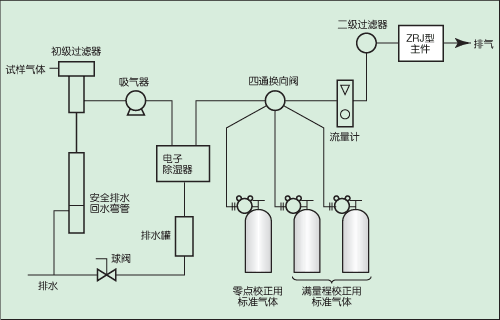

1.测量水分浓度低的(室温饱和以下)式样气体时(CO,CO2,CH4测量例)

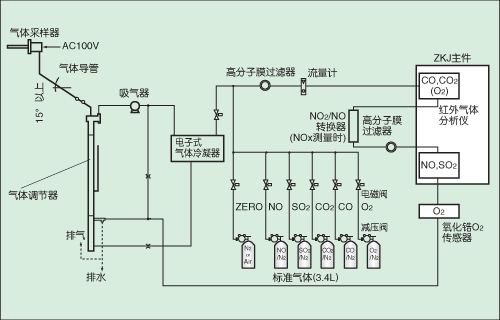

2.测量水分浓度高的式样气体或测量NO,SO2,CO(0～220ppm量程)时

四、规格

五、标准规格

测量值显示:4位数字显示(带CFL背光的显示屏)

· 各组分的瞬时值显示

· O2换算瞬时值显示（仅限带O2分析仪的CO、NO、SO2分析仪）

· O2换算平均值显示（仅限带O2分析仪的CO、NO、SO2分析仪）

· O2平均值显示

模拟量输出信号：DC4-20mA或者DC0-1V 非隔离输出最多8点，模拟量输出时，相对于显示值以1:1输出，最大负载 DC4-20mA 550Ω以下，最小负载 DC0-1V 100KΩ以上

模拟量输入信号：外置O2分析仪信号输入用输入（1）氧化锆O2分析仪信号（本公司ZFK7型）输入部为非隔离

· 接点输出：1a继电器接电（接点容量AC250V/2A 阻性负载）仪表异常、校正异常、量程识别、自动校正中、自动校正用电磁阀驱动、泵ON/OFF  接点相互之间以及与内部电路之间为继电器隔离

1c继电器接点（接点容量AC250V/2A 阻性负载） 上下线报警接点输出 峰值计数报警输出 接点相互之间以及与内部电路之间为继电器隔离

· 接点输入：无电压接点（ON/0V,OFF/DC5V，ON时电流5mA）远程量程切换、自动校正远程启动、远程保持、平均值复位 与内部电路之间为光耦合器隔离，接点输入间不隔离。

· 供电电源：额定电压 AC100V～AC240V ；工作电压 AC85V～AC264V ；额定频率 50Hz/60Hz ；最大额定功率 70VA ；接口 EN60320对应一级型

· 工作条件：环境温度 -5℃～45℃ ；环境湿度 90％RH以下，无结霜

· 贮存条件：环境温度 -20℃～60℃ ；环境湿度 100％RH以下，无结霜

· 重量：约10Kg

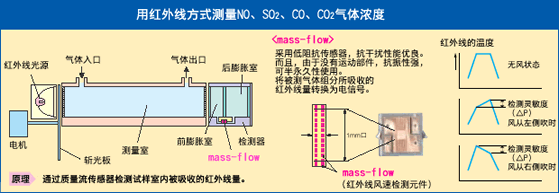

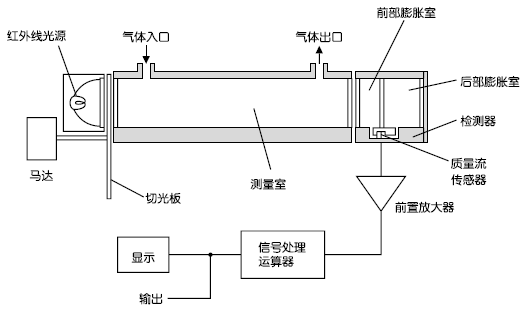

六、红外线式测量原理图（CO2、CO、CH4、SO2、NO）

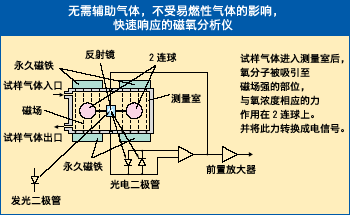

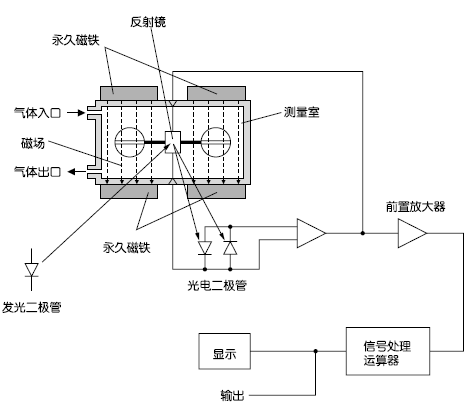

七、磁氧式测量原理图（O2）

八、电化学式测量原理图
