ZFKE/ZKME型耐压防爆型氧化锆分析仪

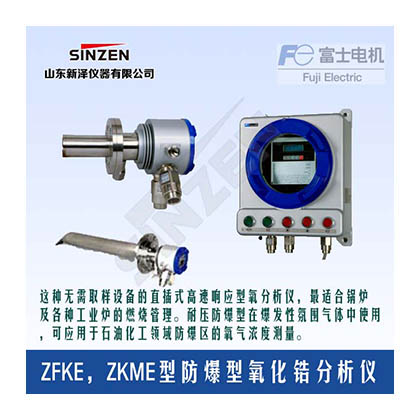

耐压防爆型氧化锆式氧分析仪 ZFKE，ZKME型
一、产品简介：
这种无需取样设备的直插式高速响应型氧分析仪，最适合锅炉及各种工业炉的燃烧管理。耐压防爆型在爆发性氛围气体中使用，可应用于石油化工领域防爆区的氧气浓度测量。
二、特点：
-
氧化锆传感器可以更换，维护简单。
-
4~7秒的快速响应速度，可用于燃烧控制。
-
可以不打开外壳，简单进行设定操作。
-
具有传感器电极的老化诊断，再生功能，延长了使用寿命，提高了可靠性
三：产品规格：
综合规格
|
综合规格 |
|
|
项目 |
规格 |
|
测量对象 |
不易燃气体中的氧气 (阻燃气体中的氧气) |
|
测量方式 |
直插型氧化锆式 |
|
测量范围 |
０～２・・・・・５０ ｖｏｌ ％ Ｏ2 (范围内可任意设定) |
|
重复性 |
±０．５％ ＦＳ |
|
线性 |
±２％ ＦＳ |
|
响应时间 |
４～７秒（通过校正气体入口） |
|
模拟信号输出 |
ＤＣ４～２０ｍＡ或ＤＣ０～１Ｖ，绝缘 |
|
电源电压 |
ＡＣ１００Ｖ～１２０Ｖ或ＡＣ２００Ｖ～２４０Ｖ |
|
检测器ZFKE |
|
|
项目 |
规格 |
|
测量气体温度 |
－１０～＋６００℃（导流管式） ；-10～﹢1500℃（喷射器式、仅限普通型） |
|
测量气体压力 |
－３～＋３ ｋＰａ |
|
工作温度 |
－１０～＋６０℃ |
|
结构 |
防尘/防雨结构、相当于ＩＥＣ规格ＩＰ６６ |
|
重量 |
约3kg（除导流管） |
|
喷射器空气流量 |
５～１０Ｌ／ｍｉｎ |
|
防爆规格 |
ＴＩＩＳ Ｅｘｄ ＩＩＢ Ｔ４ |
|
ＮＥＰＳＩ ＥＥｘｄ ＩＩＣ Ｔ５ Ｅｘ ＩＩ２Ｇ |
|
|
导流管 |
标准法兰 ＪＩＳ５Ｋ６５Ａ |
|
插入长度 ３００、５００、７５０、１０００ｍｍ |
|
|
根据指定可附带吹扫喷嘴 |
|
|
变换器ZKME |
|
|
项目 |
规格 |
|
接点输出 |
６点、１ａ ２５０Ｖ／３Ａ 或ＤＣ３０Ｖ／３Ａ |
|
（维护中、仪表异常、报警、零点校正、满量程校正、吹扫中） |
|
|
接点输入 |
３点、 ＯＮ：０Ｖ、ＯＦＦ：５Ｖ／１０ｍＡ以下 |
|
外部保持、运算复位、加热器ＯＦＦ、吹扫、校正禁止、 |
|
|
校正开始、量程切换 从以上功能中可任意选择3点） |
|
|
通信功能 |
ＲＳ２３２Ｃ（ＭＯＤＢＵＳ） |
|
ＲＳ４８５（ＭＯＤＢＵＳ） （选配） |
|
|
燃烧效率显示 |
（选配） |
|
工作温度 |
ー２０～＋５５℃ |
|
结构 |
防尘/防雨结构、相当于ＩＥＣ规格ＩＰ６５ |
|
重量 |
约２２ｋｇ （除电缆、检测器） |
|
防爆规格 |
ＴＩＩＳ Ｅｘｄ ＩＩＢ Ｔ６ |
|
ＮＥＰＳＩ ＥＥｘｄ ＩＩＣ Ｔ６ Ｅｘ ＩＩ２Ｇ |
|
四、设备选配表
-

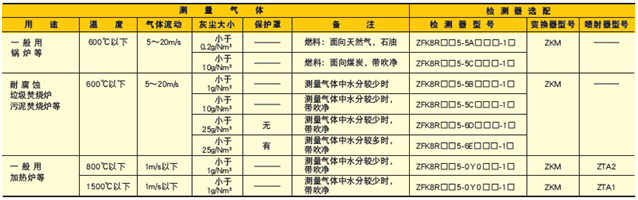

<普通型>
根据测量对象气体不同组合略有不同。请以下表为标准选定组合设备。
-

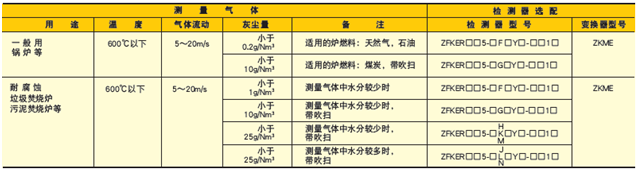

<防爆型>
根据测量对象气体不同组合略有不同。请以下表为标准选定组合设备。
（注1） 灰尘量为大致标准。
（注2） 基准气体浓度发生变化时，请选择带基准气体口的机型。
