防爆在线H2氢气分析仪

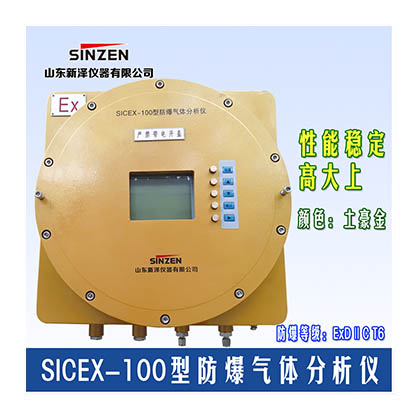

SIcEx-100防爆气体分析仪(氢气分析仪)

 一、工作原理：

    SIcEx-100系列热导分析仪器是根据气体的导热率不同而确定其成分的。即通过混合气体之导热率的测量来决定混合气体中某种气体的含量，在混合气体中氢气的导热率高，比氮气、氧气等高出 7-8 倍，因此，当混合气体中背景气体或其它成分基本保持恒定时，混合气体的导热率基本取决于氢气的多少，这样根据混合气体导热率不同，就可精确测出氢气的浓度。

 二、应用领域：

    SIcEx-100型数字化氢分析仪器为隔爆型，可用于连续自动分析各种混合气体中氢气的百分浓度。其结构适于安装在成套设备中，具有结构简单、维修量小、使用寿命长等特点。适用于热电厂、化肥厂等防爆场所等。
  热电厂氢冷系统中对氢浓度的监测；

  化肥厂合成氨流程中氢含量的分析；
  实验室燃烧试验的气体含量测定；
  制气站或气体中对氢气纯度的分析；

  核电站对安全壳内氢泄露的监测和氢冷系统中对氢浓度的监测。

1．发电厂：发电机氢冷却系统中冷却用氢气纯度分析和测量环境中氢气的百分含量；

2．化肥厂：氮肥合成氨流程中新鲜气及循环气中的氢气百分含量。

三、特点：

·采用进口热导传感器，响应快、寿命长；

·上下限报警控制可在全量程内任意设定；

·台式或盘装，安装方便简单
· 数字化自适应温度控制 ；

· 信号数字化处理、液晶显示；
· 热敏元件采用抗震防腐结构 ；
· 测量输出线性表达；
· 数字温度补偿 ；
· 两组输出无源触点；
· 隔离的输出标准信号；

四、技术参数：

◆. 测量组份：H2

◆. 检测范围：0.00～99.99%可选；

◆. 精    度：≤±2％F.S；

◆. 分 辨 率：0.01％；

◆. 稳 定 性：零点漂移≤±2％F.S/7d；量程漂移≤±2％F.S/7d；

◆. 重 复 性：≤±1％；

◆. 预热时间：≤30min；

◆. 响应时间：T90≤15S；

◆. 防爆等级： CT6；

◆. 防护等级：IP66；

◆. 样气流量：350±30mL/min；

◆. 样气压力：0.05MPa≤入口压力≤0.25Mpa；

◆. 输出信号：4～20mA标准信号，可与计算机实现双向通讯；

◆. 触点输出：双继电器输出220VAC，1A或24VDC，2A；

◆. 工作环境：温度：－10℃～＋45℃ ；湿度：≤90%RH；

◆. 工作电源：（220±22） VAC，（50±5 ）Hz；

◆. 外形尺寸：498mm（宽）×325mm（高）×245 mm（深）；

◆. 重    量：约55kg；

订货说明

　为了使您订购的分析仪器正确、适用，请写明下列内容：

● 仪器量程范围、信号输出形式、仪器其它要求；
● 被测气体浓度变化范围；
● 被测气体温度、压力；

● 背景气体成分及浓度；
● 取样点管道直径、壁厚和材质；

● 取样点至分析仪安放距离等。

成套性

 主机：（1台）
 备件：（1套）　　　　　　　　
 标准气（另购）
 通讯电缆（另购）

 气瓶减压阀（另购）

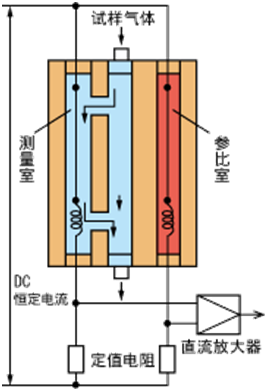

SIcEx-100氢气分析仪测量原理：
