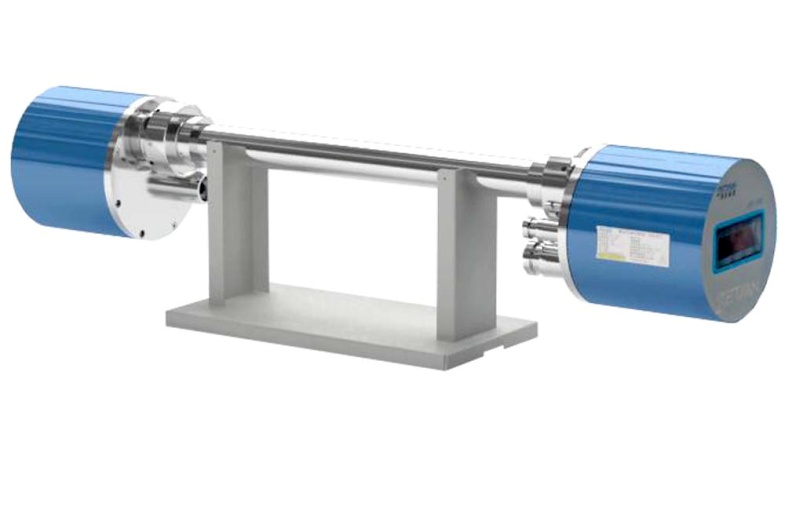

原位激光气体分析仪

发布时间:2022-07-06   来源:未知   作者:admin

激光气体分析仪

一、产品概述:

SLAS-100系列激光气体分析仪是山东新泽仪器有限公司针对国内外工业在线分析、环保在线监测研制的系列化隔爆型可调谐激光气体分析仪,该系列分析仪提供现场原位探头式、旁路式、多通道、盘装式等多种模式,可以在各种复杂工况下在线分析包括O2、CO、NH3、CO2、CH4、H2O、HCl、HF在内的多种气体(注:单个分析仪只能分析1~2个组分),被测气体浓度涵盖常量到微量。激光氧分析仪、激光CO分析仪、激光CH4分析仪、激光氨气分析仪等

★ 原位安装、实时测量

★ 隔爆设计

★ 模块化设计,可现场更换激光器模块

★ 现场光路调节简单,X、Y方向非耦合调节(专利技术)

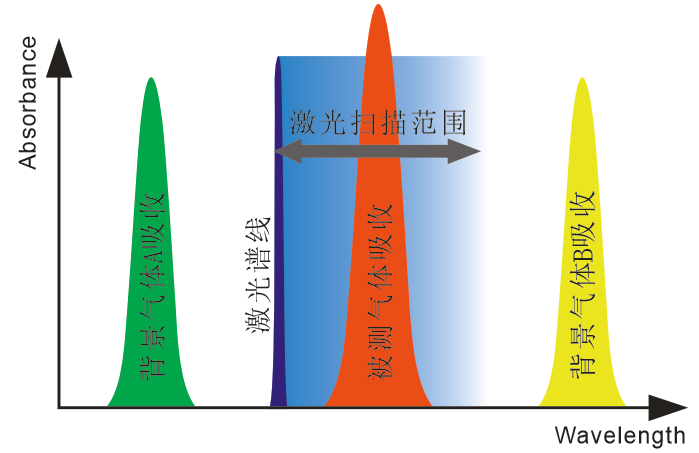

二、技术原理

    利用电流和温度精确调制激光器(可调谐)波长,可以扫描被测气体的特定吸收峰(无背景气体吸收),得到该气体吸收的二次谐波,利用二次谐波及该气体的展宽信息,可计算出该气体的浓度。



三、技术特点

★ 采用近红外可调谐激光分析技术(TDLAS),是目前最先进的原位在线气体分析技术

★ 双隔爆探头设计,无需正压吹扫,无额外的数据处理单元,结构简单小巧、可靠性高

★ 采用大功率激光器,无光纤耦合,抗恶劣工况(如高粉尘)能力强

★ 现场光路调节采用专利技术,现场安装便捷

★ 原位安装、实时测量

★ 隔爆设计

★ 模块化设计,可现场更换激光器模块

★ 现场光路调节简单

★ 采用磁笔操控,操作便捷

四、气体检测下限

种类

检测下限

种类

检测下限

O2

0.01%VOL

CO

50ppm

CO2

40ppm

H2O

0.1ppm

H2S

10ppm

HF

0.02ppm

HCL

0.05ppm

HCN

0.2ppm

NH3

0.1ppm

CH4

15ppm

C2H2

0.3ppm

C2H4

1.0ppm

说明1:测试条件为1m光程、气体压力1bar、气体温度300K

说明2:通过加大光程,可成比例降低检测下限

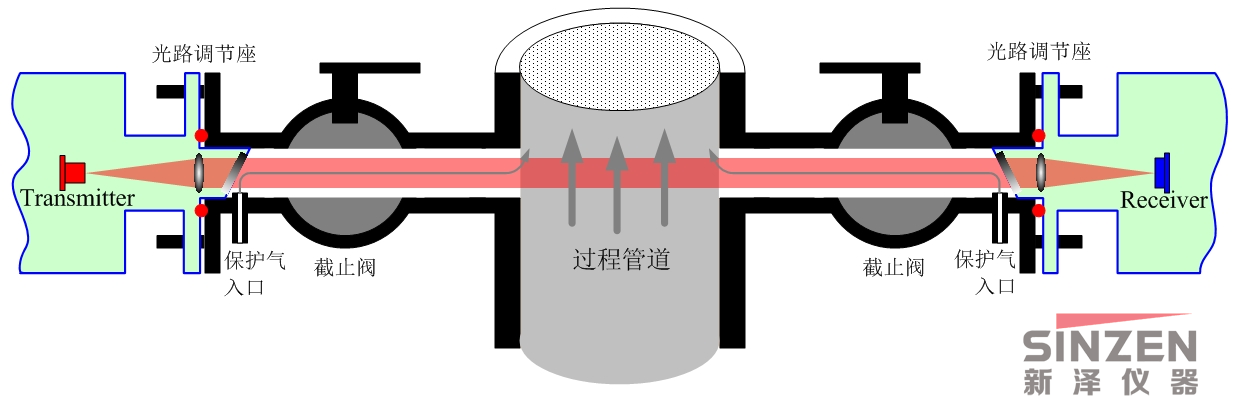

五、 系统组成

六、 SLAS-100型技术参数

测量原理

可调谐激光吸收光谱技术(TDLAS)

技术指标

线性误差

≤±1%F.S

量程漂移

≤±1%F.S/半年

重复性

≤±1%

防爆等级

ExdIICT6 Gb

防护等级

IP66

响应时间

预热时间

≤15min

响应时间(T90)

≤1s

接口信号

摸拟量输出

2路4-20mA输出(隔离、最大负载750Ω)

继电器输出

3路继电器(24V,1A)

模拟量输入

2路4-20mA输入(温度、压力补偿)

数字通讯

RS485/RS232/GPRS

激光安全标准

GB 7247,1-2001(idt   IEC 60825-1:1993)

电气特性

电源

24VDC(18~36VDC)

功耗

<10W

EMC

IEC61000-4-2,,IEC61000-4-3,IEC61000-4-4,IEC   61000-4-5,IEC 61000-4-11

工作条件

电气全安

IEC 61010-1

环境温度

-30℃~+60℃

存储温度

-40℃~+80℃

吹扫气体

0.3~0.8MPa工业氮气、净化仪表气等

安装

安装方式

原位安装

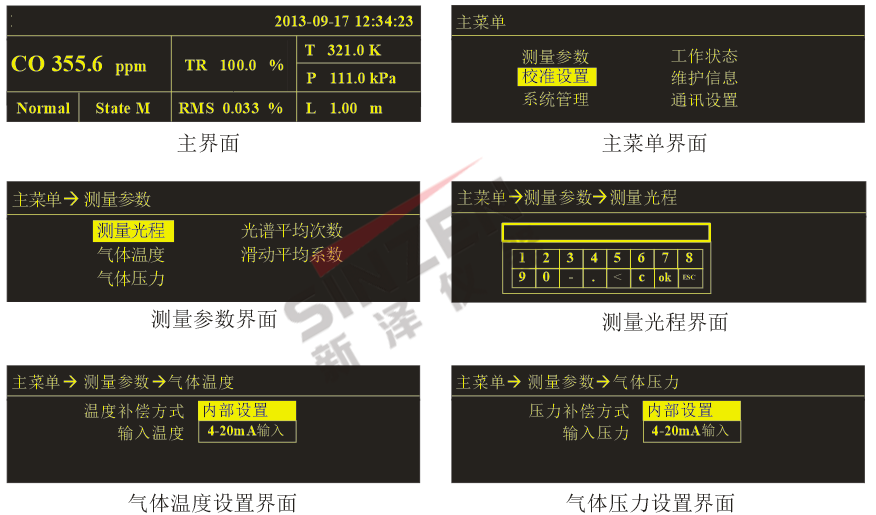

七、仪表软件操作界面
