天然气过程分析系统

一、简述

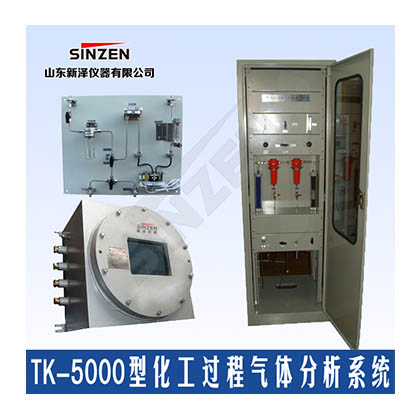

    山东新泽仪器有限公司根据煤化工、石化化工、化工等行业的不同工况条件提供了CO、H2S、CO2、H2、NH3、CH4等多种过程气体分析的产品。尤其是在合成氨尿素、石化催化裂化、天然气、氯碱化工、燃料油生产、乙烯裂解、醇类纸类生产及各种烃类衍生物生产工艺中各种气体成分的精密测量与分析控制，经过多年的经验开发出成熟的TK-5000系列化工行业气体分析系统。

　  TK-5000在线分析监测系统的目的主要有三种：1安全监控，监测超标后会引起爆炸危险的介质，测量结果要参与联锁控制，确保人员和设备的安全。2过程控制，监测工艺生产状态是否正常，从而保证最终产品质量。3环保监测，监测向环境排放的废气中对大气可造成污染的组分是否超标，控制生产过程对大气环境的污染。

    TK-5000化工行业在线分析监测系统主要针对高压、防爆、水分大、油大、杂质大的条件下设计的独特专门针对工艺条件的气体分析系统。采用合理的采样技术、成熟可靠的样品预处理系统配置，对高温、高腐蚀性、含有大量水份、重质油及固体杂质的样品进行处理。可靠的产品品质和合理优化的集成方案，可以确保分析系统参与闭环控制和安全连锁。

二、技术参数

检测工艺点：指定工艺取样点

分析组分：CO、H2、CH4、O2、CO2、NH3、DP、热值；烃类化合物等（量程根据要求定制）

系统响应时间：≤15秒

测量范围：根据客户要求定制

测量精度：±1% F.S

稳定性：

    零点漂移：量程的0.5% / 月

    量程漂移：≤ 量程的0.5% / 月

重复性：≤ 量程的1%

固体颗粒物过滤精度： 1μm

系统维护周期：1年

信号输出：4～20mA 隔离电流信号

报警输出：触点容量3A／220V，功能自定义

系统可靠性：平均无故障时间：MTBF≥20000小时

PLC自动控制，连续取样，分析结果超限预报警、连锁控制功能。

输出信号：4～20mA，控制报警信号NO/NC

工作电源： 220VAC 50HZ

工作温度： ＋5℃～＋45℃

环境湿度：≤90%

防爆等级：EXDII CT6

三、行业应用

◢ 热值分析应用：天然气在工业使用过程中可以使用气体分析仪测量其热值，保证其他的生产工艺的正常。

◢ 采气集输应用：在天然气地面站场，来自各天然气气井的粗天然气通常会传输到脱水站进行集中脱水处理，需要安装在线水露点分析仪监测脱水效果。
◢ 天然气净化应用：经过初步处理的原料天然气在天然气净化厂或处理站进行脱硫/脱碳、脱水、脱烃等净化处理，产品天然气进入长输管道销售给下游。通常需要在脱硫/脱碳装置后配备在线硫化氢分析仪，在脱水装置后配备在线水露点分析仪，有时还需要对进厂的原料天然气中硫化氢进行实时监控，使出厂的天然气符合GB/T 17820-2012标准。
◢ 长输站场：从净化厂外输的商品天然气作为燃料和工业原料，通过天然气管道传输分配到沿线工业用户和城市，通常在长途管输首站、末站、压气站，以及重要的输配气站、城市门站，需要实时监控管输天然气的水露点和硫化氢。
